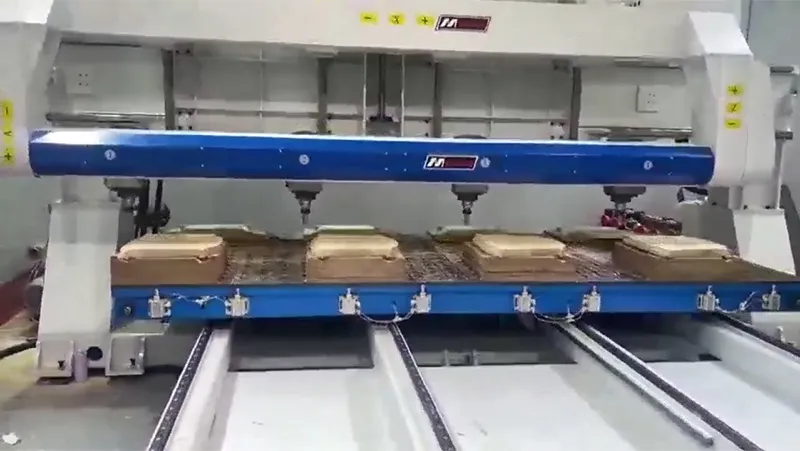

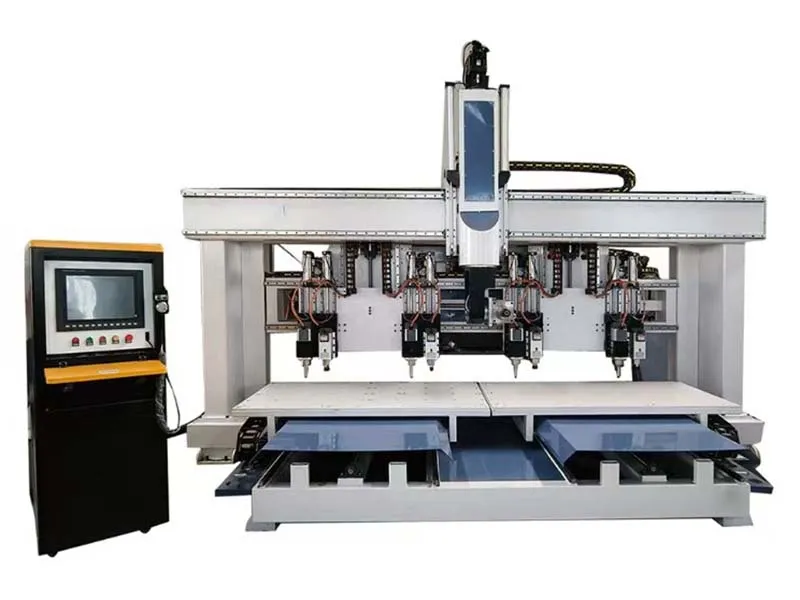

Centro de mecanizado CNC de 5 ejes, con cuatro mesas| Zhongxuan

Especificaciones

Modelo	ZX5610	ZX5611
Número de mesas de trabajo	4 (mesas de adsorción al vacío)	4
Longitud máx. de mecanizado	680×800mm
Desplazamiento en movimiento	Eje A (eje de la herramienta de mecanizado):0-360°
	Eje B (mesa de mecanizado):±91°
Velocidad máx.	Eje X: 30m/min	Eje X: 30m/min
	Eje Y: 30m/min	Eje Y1/Y2: 50m/min
	Eje Z: 25m/min	Eje Z: 25m/min
Sistema de control numérico	Taiwan LNC	Taiwan HUST
Husillo motorizado	7.5kW×8 pzas (motor de doble cabezal de alta velocidad refrigerado por agua ER32)16 herramientas para mecanizado alternativo)
Servocontrolador	Codificador de valor absoluto
Convertidor de frecuencia	Alto rendimiento 15kW×2 pzas	Alto rendimiento 30kW×2 pzas
Método de refrigeración del husillo	Refrigeración por agua
Guía lineal	Guía lineal de precisión (Taiwan Yintai PMI o HTPM)
Transmisión	Husillo de bolas de precisión del eje XHusillo de bolas de precisión del eje YHusillo de bolas de precisión del eje Z
Componentes neumáticos	AirTAC Taiwan
Cable y cadena de arrastre	Cable de alta velocidad para cargas pesadas y cadena de arrastre
Interruptor/relé	Schneider,Francia
Dimensiones de la máquina (L×A×A)	4500×3500×2800 mm

Características

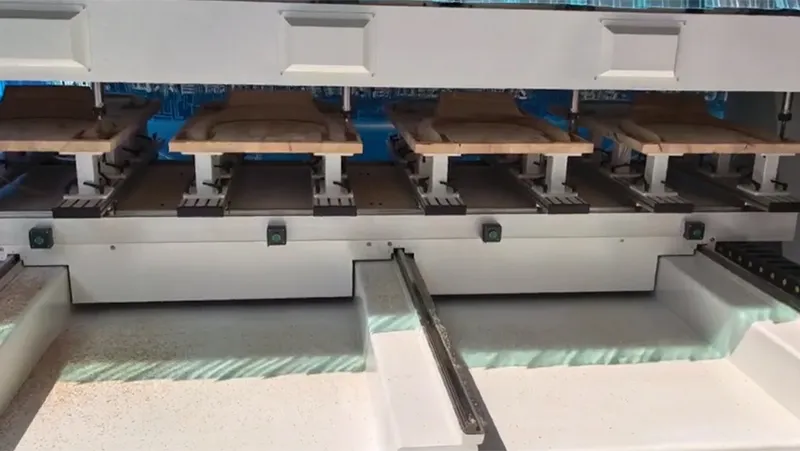

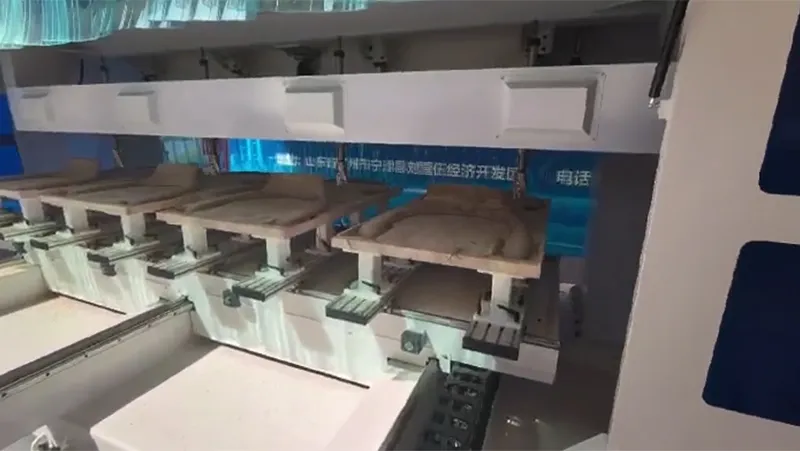

Las mesas de trabajo incorporan abrazaderas neumáticas y sistemas de sujeción por vacío de diseño cuadrado, lo que asegura una fijación firme y rápida, ideal para mantener la estabilidad incluso en piezas complejas.
Gracias a su configuración de cinco ejes, esta máquina puede trabajar superficies irregulares desde múltiples ángulos, realizando tareas de conformado avanzadas con gran eficiencia.
La plataforma modular garantiza una precisión constante en cada cara / superficie de la pieza.

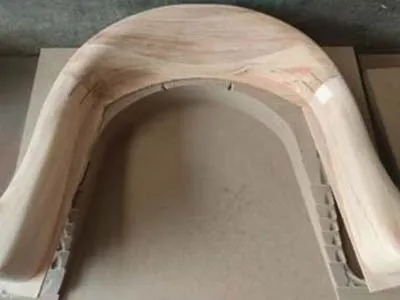

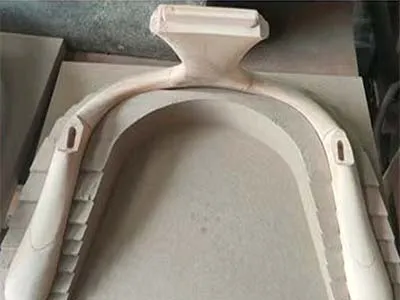

Es capaz de procesar superficies planas, curvas, inclinadas o anguladas, así como contornos en 2D y 3D, todo en una sola sujeción. Fresado, grabado, taladrado y corte pueden ejecutarse de forma simultánea desde distintos ejes, lo que optimiza tiempos y asegura un acabado de alta calidad en piezas de geometría compleja.
