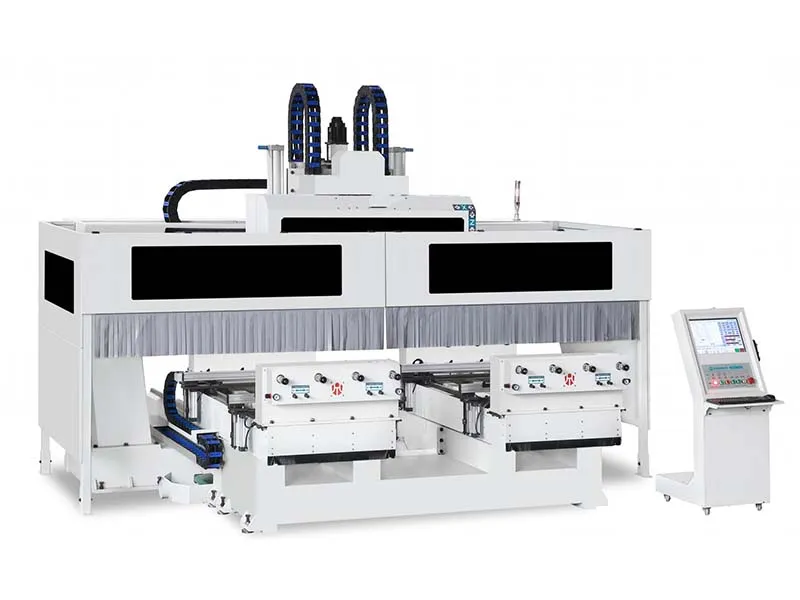

Centro de mecanizado CNC de 5 ejes, con 4 cabezales

Especificaciones (disponible en mesa de trabajo simple o doble)

Número de mesas de trabajo	1Nr (mesa de trabajo simple)	2Nr (mesa de trabajo doble)
Longitud máx. de mecanizado	1200mm
Separación entre pasadores de expulsión	350mm
Desplazamiento	Eje X:590mm	Eje X:1900mm
	Eje Y:1600mm	Eje Y1:1760mm
	Eje Z:500mm	Eje Y2:1760mm
		Eje Z:500mm
	Eje A:0-360°
	Eje C (eje de giro/fresado):rotación continua
Sistema de control numérico	Taiwan LNC
Husillo motorizado	7.5kW×8pzas (husillo de doble cabezal de alta velocidad)Pinza para herramientas:ER32
Ejes A/B	Reductor de eje B: reductor helicoidal de ultraprecisión Reductor de eje A: reductor RV de ultraprecisión
Servocontrolador	Codificador absoluto de alta resolución
Convertidor de frecuencia de alto rendimiento	11kW×2pzas
Guía lineal	Guía lineal de precisión (marca de Taiwán)
Transmisión	Husillo de bolas de precisión del eje X (marca Taiwán)Cremallera de precisión del eje YHusillo de bolas de precisión del eje Z (marca Taiwán)	Husillo de bolas de precisión del eje X (marca Taiwán)Cremallera de precisión del eje Y1/Y2Husillo de bolas de precisión del eje Z (marca Taiwán)
Componentes neumáticos	AirTAC Taiwán
Cable y cadena de arrastre	Cable y cadena de arrastre de alta velocidad y carga pesada
Interruptor/relé	Schneider,Francia
Dimensiones de la máquina (L×A×A)	5500×4000×3000mm	6000×4000×3000mm
Peso de la máquina	Aprox. 7 toneladas	Aprox. 8 toneladas

Características

Este sistema CNC de última generación está diseñado para seguir con exactitud las trayectorias definidas en la programación NC, logrando acabados consistentes y cortes limpios en cada pieza.
Incorpora un eje C que permite la rotación continua de la pieza, ideal para trabajar formas curvas o cilíndricas con un control angular preciso.

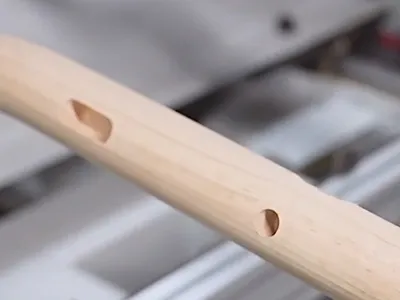

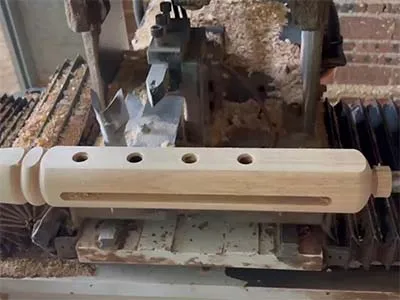

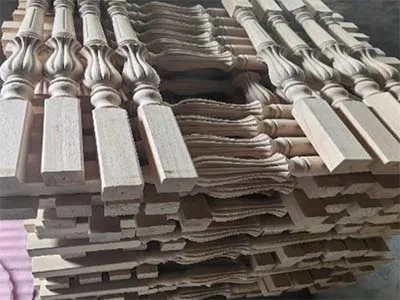

Gracias a su estructura de cinco ejes, es capaz de realizar en una sola configuración múltiples tareas como torneado, fresado, tallado en relieve o en plano y perforado, incluso en piezas complejas o de formas irregulares.
La distribución estratégica de las herramientas reduce al mínimo los tiempos muertos por cambio de herramientas, permitiendo transiciones rápidas entre procesos sin necesidad de reajustar la pieza.

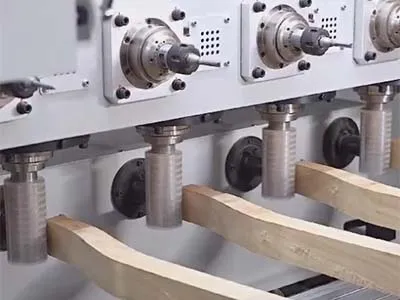

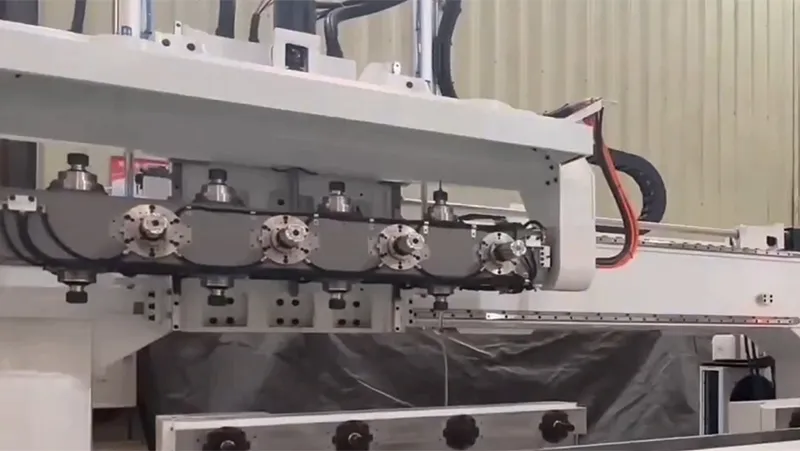

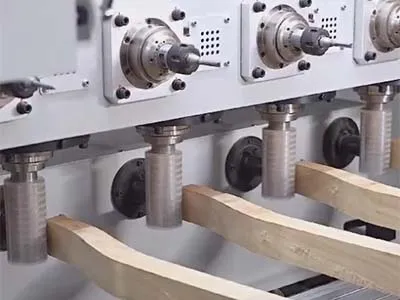

Sus cuatro cabezales pueden trabajar al mismo tiempo, logrando un mecanizado paralelo que garantiza precisión, velocidad y repetibilidad, perfecto para quienes necesitan producir en serie sin sacrificar la calidad.
