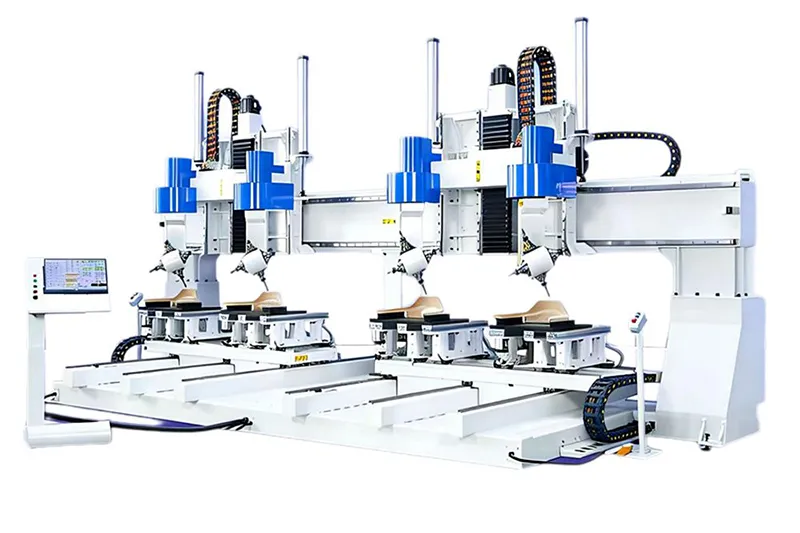

Centro de mecanizado CNC de 5 ejes, de doble canal, con 4 cabezales

Centro de mecanizado CNC de 5 ejes, de doble canal, con 4 cabezales
  • Centro de mecanizado CNC de 5 ejes, de doble canal, con 4 cabezales
  • Centro de mecanizado CNC de 5 ejes, de doble canal, con 4 cabezales
  • Centro de mecanizado CNC de 5 ejes, de doble canal, con 4 cabezales
  • Centro de mecanizado CNC de 5 ejes, de doble canal, con 4 cabezales
  • Centro de mecanizado CNC de 5 ejes, de doble canal, con 4 cabezales
    • Maquinaria especializada para el trabajo en madera

    //Maquinaria especializada para el trabajo en madera

    Maquinaria especializada para el trabajo en madera
    • Capacidad de mecanizado simultáneo en 5 ejesEje A/C ±400°
    • Área de mecanizado / Recorrido de ejesX: 3.300 mm / Y: 2.200 mm / Z: 850 mm
    • Velocidad del husillo18.000 rpm
    • Dimensiones de la máquina (LxAxA)7.800 mm × 3.660 mm × 3.410 mm

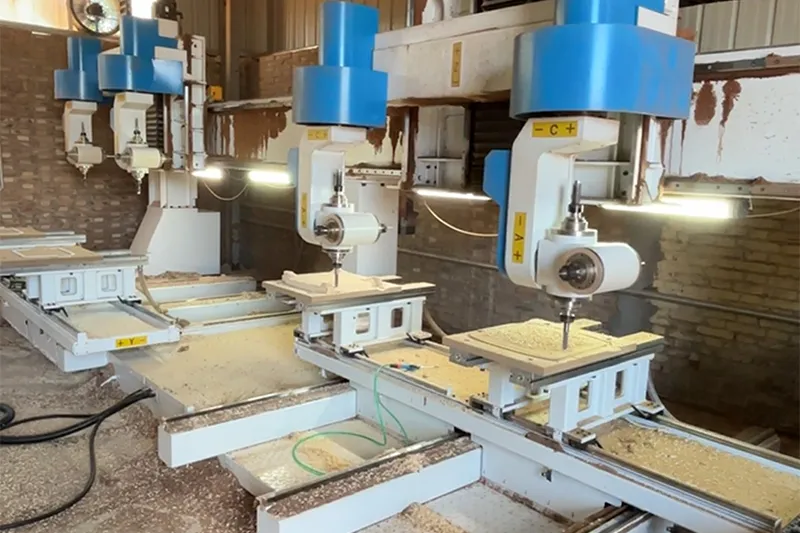

    Dos canales de control independientes y cuatro estaciones de mecanizado permiten tanto la producción en serie sincronizada de componentes idénticos como el mecanizado en paralelo de piezas distintas

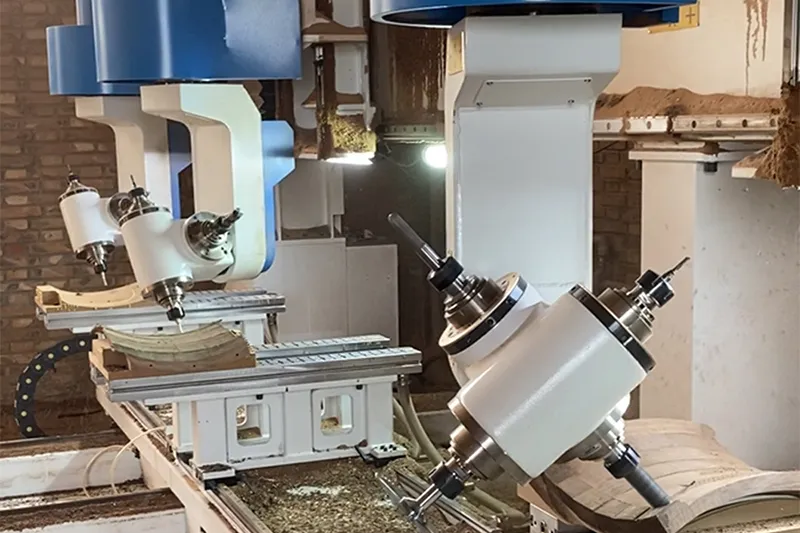

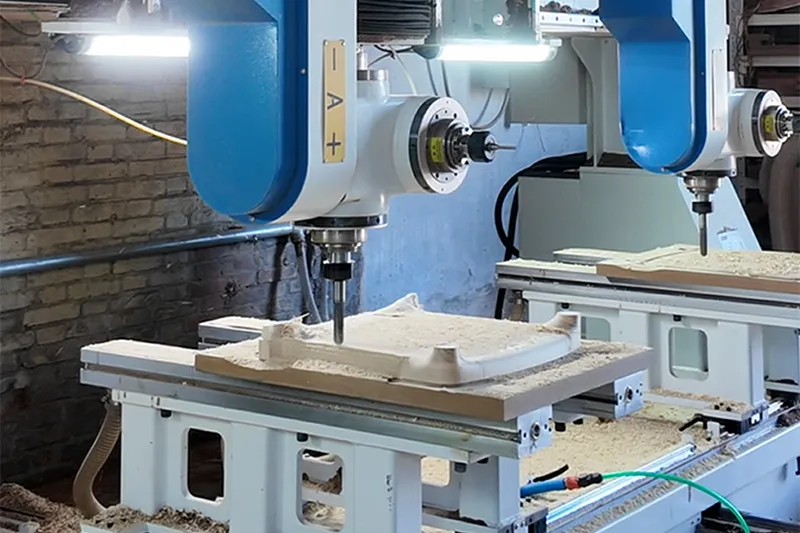

    Con cuatro electrohusillos (cambio manual de herramienta), el centro de mecanizado CNC de 5 ejes permite el mecanizado simultáneo de cuatro piezas. Los husillos pueden equiparse con distintas herramientas, como hojas de sierra, fresas, brocas y fresas de punta redonda. El centro de mecanizado también está equipado con un sistema de control numérico computarizado (CNC) de doble canal y dos secciones de mecanizado independientes. Las mesas de trabajo izquierda y derecha permiten el mecanizado sincronizado de piezas distintas y el mecanizado simultáneo de piezas idénticas.

    Solicite una cotización
    Aplicaciones

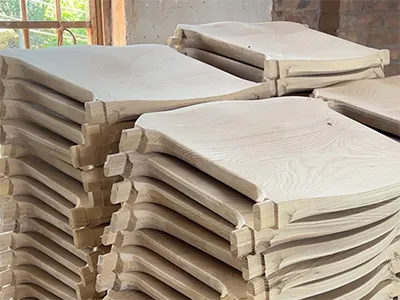

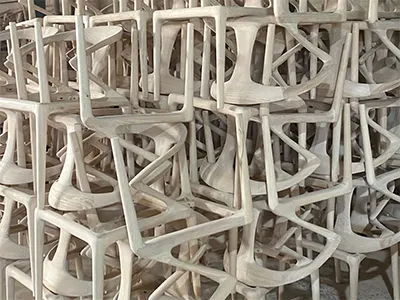

    El centro de mecanizado CNC de 5 ejes está diseñado para fabricar componentes de madera maciza con formas o superficies complejas, y es adecuado para diversos tipos de sillas de comedor de madera curvada, respaldos de sillones, apoyabrazos curvos y soportes de madera maciza de formas complejas.
    El perfilado de superficies curvas, el taladrado multiángulo, el ranurado y el recorte pueden completarse en una sola sujeción.
    Con dos secciones de mecanizado de operación independiente y cuatro estaciones de sujeción, el centro de mecanizado puede realizar tanto la producción en serie de piezas idénticas como el mecanizado simultáneo de distintos componentes de mobiliario.

    • Centro de mecanizado CNC de 5 ejes, de doble canal, con 4 cabezales
    • Centro de mecanizado CNC de 5 ejes, de doble canal, con 4 cabezales
    Especificaciones
    Tamaño máx. de la pieza Modo 3 ejes, herramienta en vertical hacia abajo
    (horizontal × vertical × altura)    		 800 mm × 1.800 mm × 350 mm
    Modo 5 ejes, herramienta de 100 mm de longitud
    (horizontal × vertical × altura)    		 750 mm × 1.400 mm × 350 mm
    Tamaño de mecanizado de cuatro estaciones
    (X × Y × Z)    		 850 mm × 1.250 mm × 500 mm
    Rango de recorrido de los ejes Recorrido del eje X 3.300 mm
    Recorrido del eje Y 2.200 mm
    Recorrido del eje Z 850 mm
    Rango de rotación del eje A ±400°
    Rango de rotación del eje C ±400°
    Configuración del husillo Diseño del husillo Indexado a 90°
    Tipo y potencia del motor Motor de doble eje, 5,5 kW
    Velocidad del husillo 18.000 rpm
    Pinza ER32
    Sujeción de la pieza Sujeción por vacío + sujeción por cilindro neumático
    Alimentación eléctrica Tensión y frecuencia de entrada Trifásica CA 380 V / 50 Hz
    Suministro de aire Presión del aire de trabajo 0,6-0,7 MPa
    Dimensiones de la máquina (L x An x Al) 7.800 mm × 3.660 mm × 3.410 mm (apta para transporte en contenedor)
    Peso aproximado de la máquina 7.500 kg
    Características

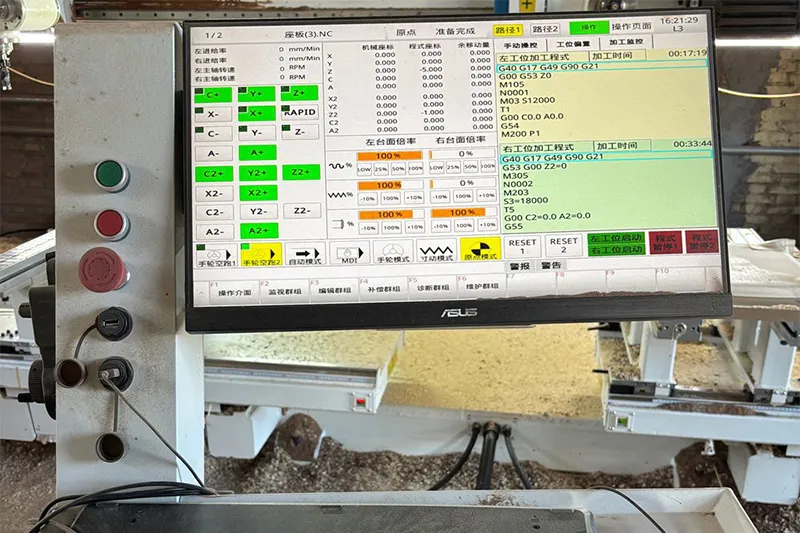

    • Configuración de 5 ejes con doble canal: el centro de mecanizado está equipado con un sistema CNC de doble canal, que permite que los dos grupos de ejes lineales (X/Y/Z) y los cuatro grupos de ejes rotativos (A/C) operen de forma independiente y sin interferencias.
    • Manejo sencillo: el control TCP integrado (punto central de la herramienta) permite que, ante un cambio en la longitud de la herramienta, baste con introducir los parámetros correspondientes para continuar el mecanizado.
    • Mecanizado sincronizado en 5 ejes: los componentes de formas complejas pueden mecanizarse en una sola sujeción.
    Features
    Componentes principales

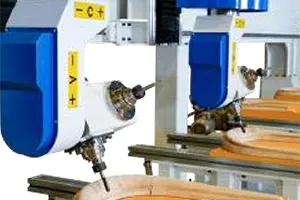

    Husillo de mecanizado
    Husillo de mecanizado
    • Husillo de doble cabezal (indexado a 90°);
    • Motor de 5,5 kW (18.000 rpm);
    • Pinza ER32

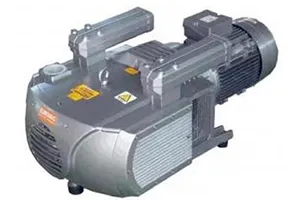

    Unidades de vacío
    Unidades de vacío
    • Dos bombas de vacío de paletas rotativas en seco (potencia: 4,5 kW);
    • Paletas de grafito autolubricantes;
    • Diseño de bajo mantenimiento (no requiere cambio de aceite)

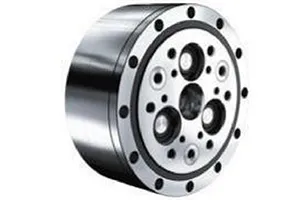

    Reductor
    Reductor
    • Reductores de precisión RV, de alta rigidez, para los ejes A/C;
    • Holgura angular prácticamente nula;
    • Prelubricados con grasa para un bajo mantenimiento;
    • Estructura compacta con bajo momento de inercia

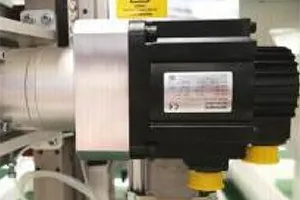

    Servomotor
    Servomotor
    • Servomotor de alta precisión con encoder absoluto multivuelta;
    • Posicionado fiable sin referenciación;
    • Función de memoria tras una pérdida de alimentación

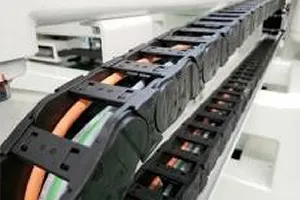

    Cadena portacables
    Cadena portacables
    • Las cadenas portacables guían y protegen los cables y las mangueras;
    • Cables de alta flexibilidad

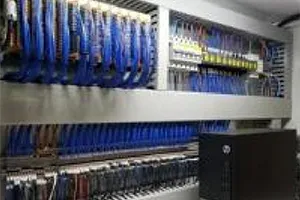

    Componentes eléctricos
    Componentes eléctricos
    • Componentes eléctricos con cableado optimizado
